稼働状況


Alrit管理画面のトップページになります。 「お知らせ」「システム情報」「ファイアウォール情報」「メール送信監視情報」「アラート情報」「ネットワークインターフェイス」「共有フォルダ情報」「セッション情報」が表示されます。

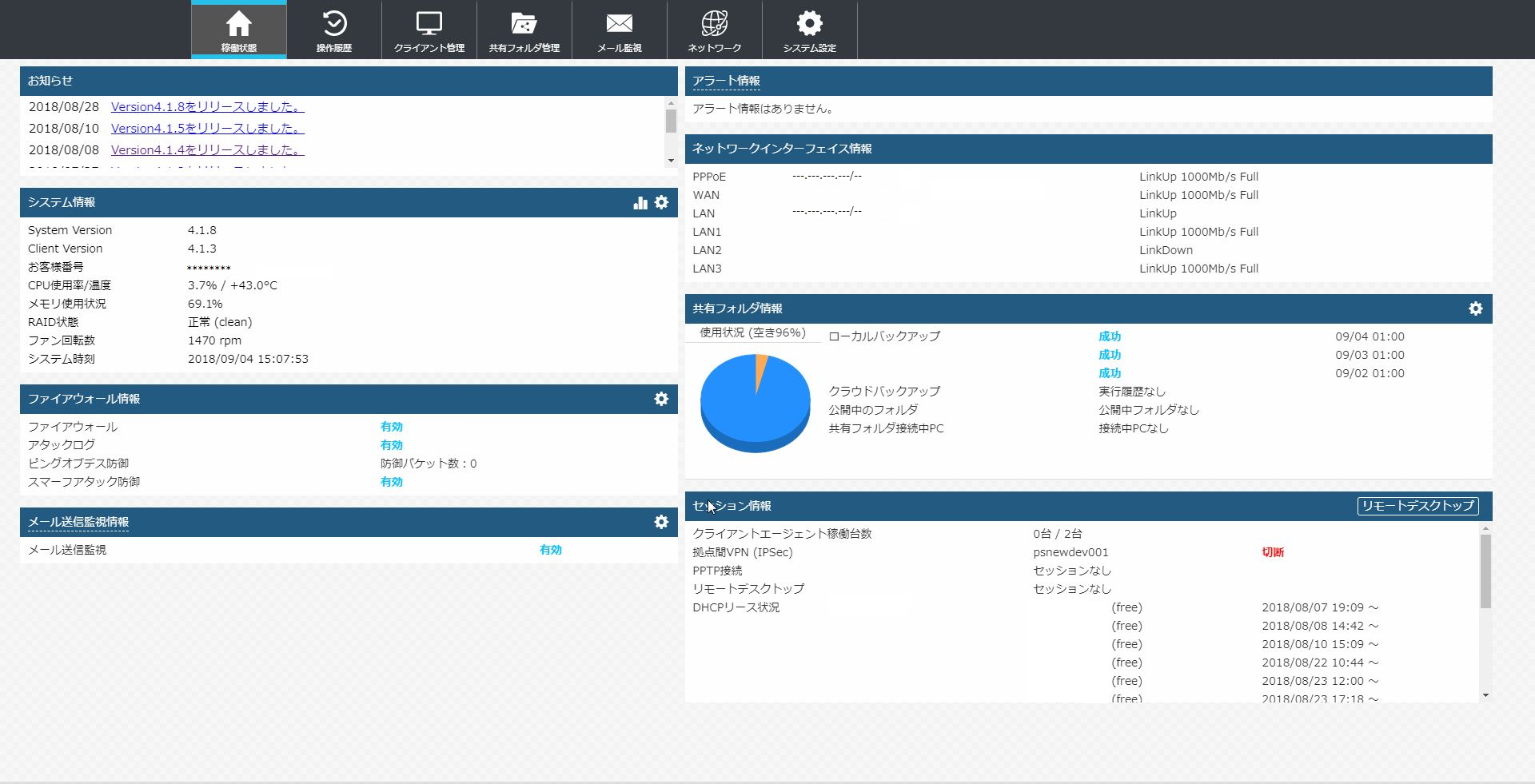

稼働状況画面

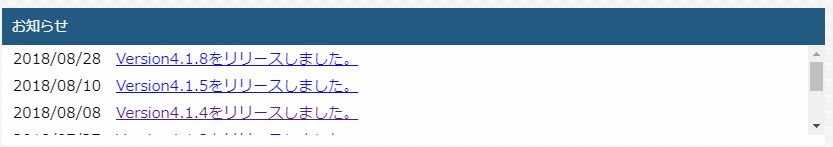

お知らせ

Alritバージョンのリリース情報が表示されます。
Alrit4.XXをクリックすると別ウィンドウで詳細なAlritバージョンのリリース情報が表示されます。

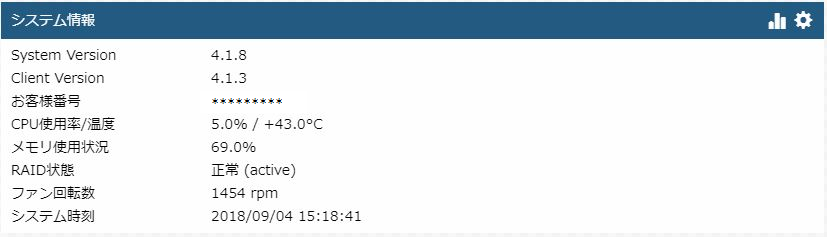

システム情報

「System Version」「お客様番号」「CPU情報」「CPU使用率/温度」「メモリ使用状況」「RAID状態」「ファン回転数」「システム時刻」が表示されます。
「高負荷時通知」ボタンクリックでメール通知設定画面に遷移します。
「グラフ」ボタンクリックでAlrit システムリソース情報画面に遷移します。

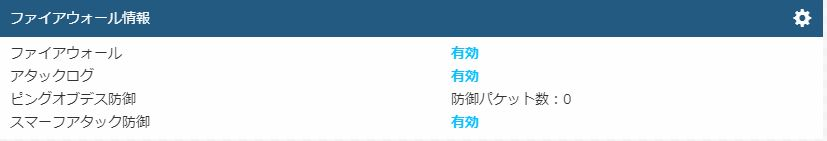

ファイアウォール情報

「SYNアタック防御」「アタックログ」「F5アタック防御」「フラッディングアタック防御」「ピングオブデス防御」「スマーフアタック防御」が表示されます。



メール送信監視情報

「メール送信ブロック情報」「クライアント側での接続終了情報」「サーバ側での接続終了情報」「スキャンサイズオーバー情報」が表示されます。



アラート情報

「新しいバージョン」「ユーザ同期の失敗」「共有フォルダ使用率の警告」「RAID状態異常」「バックアップ領域異常」「修正パッチ自動適用失敗」「メール送信エラー件数」が表示されます。 Image

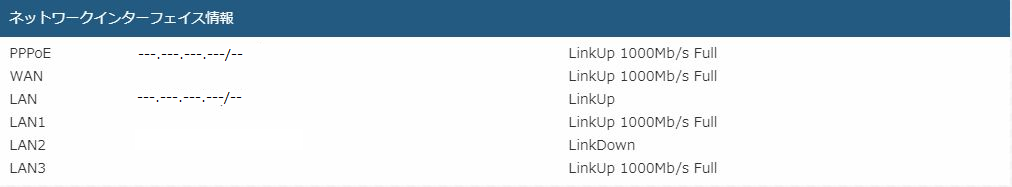

ネットワークインターフェイス情報

WAN、LAN、DMZ、それぞれのIPアドレスとリンク状態が表示されます。

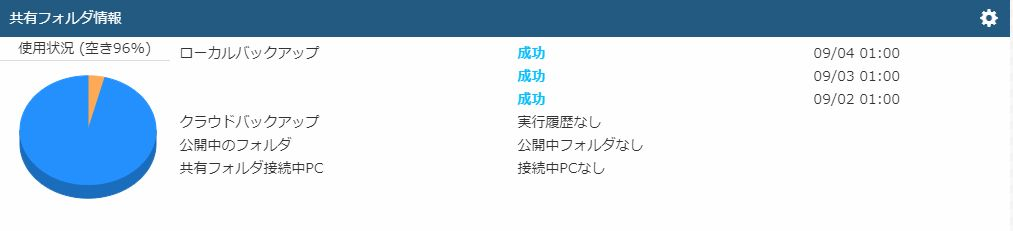

共有フォルダ情報

「使用状況のグラフ」「ローカルバックアップ結果」「クラウドバックアップ結果」「公開中のフォルダ情報」「共有フォルダ接続中のPC情報」が表示されます。

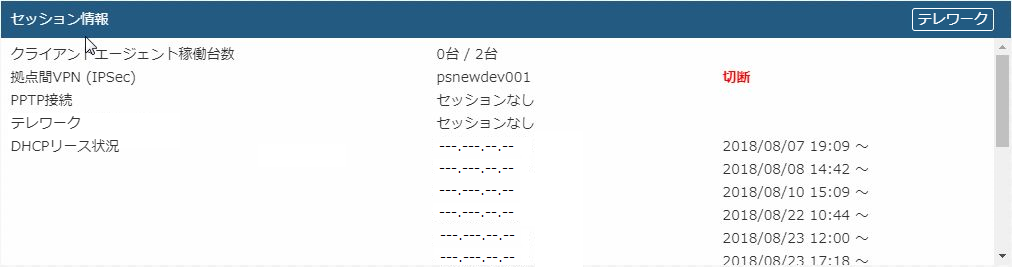

セッション情報

「DHCP配布状況」「拠点間VPN(IPSec)情報」「PPTP接続情報」「テレワーク情報」が表示されます。

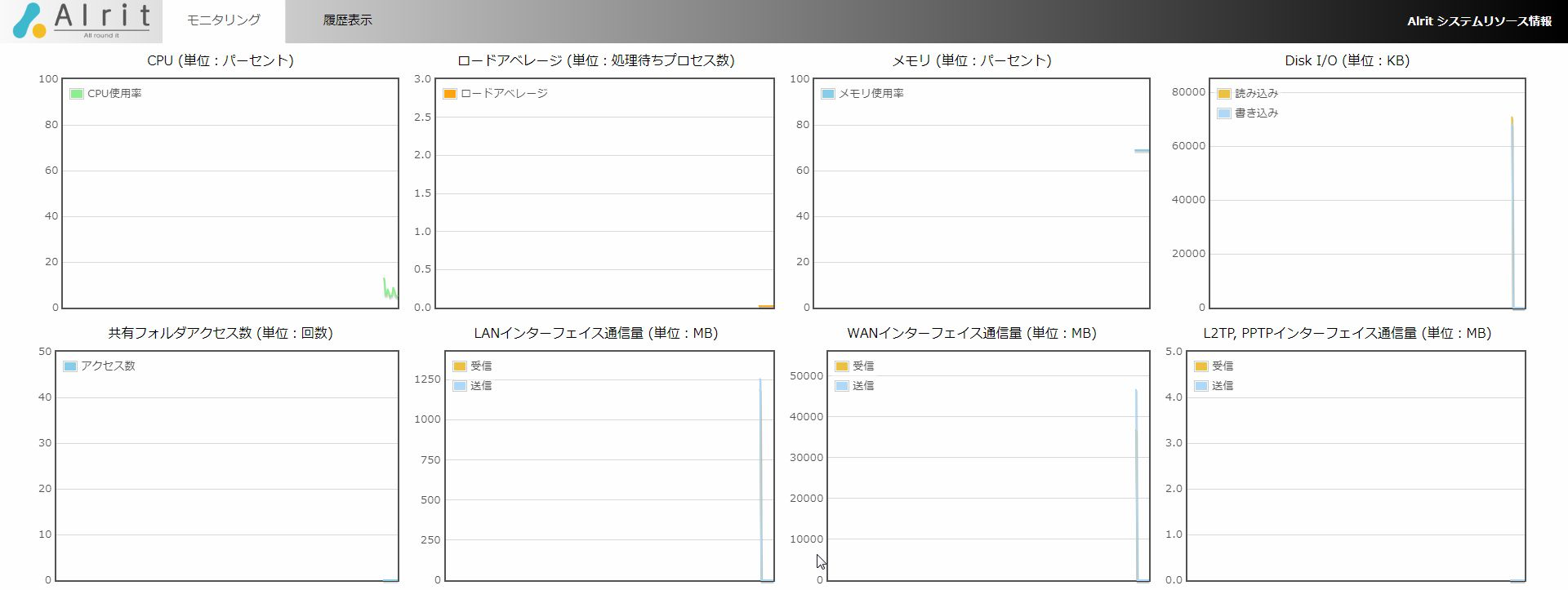

Alrit システムリソース情報画面

Alritの以下のリソース情報をグラフ化して表示します。
・CPU使用率
・ロードアベレージ
・メモリ使用率
・Disk I/O
・共有フォルダアクセス数
・LANインターフェイス通信量
・WANインターフェイス通信量
・VPNインターフェイス通信量
グラフはリアルタイムな状況を表示する「モニタリング」と過去稼働状況を表示する「履歴表示」を切り替えて表示できます。
・モニタリング表示
 1秒おきにデータを取得してリアルタイムにグラフを更新します。
・履歴表示
 5分おきに取得したデータをグラフ化します。
※ Disk I/O・共有フォルダアクセス数・各インターフェイス通信量は、データの取得間隔における積算値表示となりますため、「モニタリング」と「履歴表示」で値に大きな差が出ます。
